越南客戶通過式拋丸機現場

文章出處：本站編輯：拋丸機發表時間：2014-08-31 11:15:13

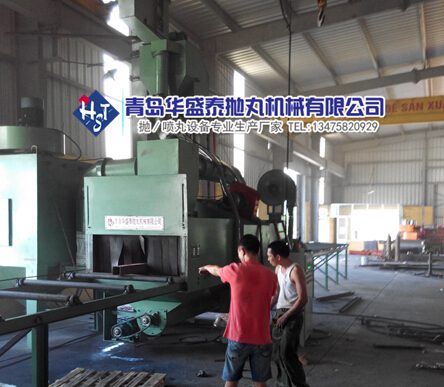

越南客戶訂購的Q69通過式拋丸機，我公司安排技術人員現場指導安裝后拍攝的照片：

拋丸機現場

客戶是一家當?shù)氐钠?chē)生產企業，在使用我公司設備后，汽車車架無需外協加工、打磨，節約生產成本，避免了下游加工企業粗制濫造的現象，從根本上提高了產品質量。
據悉，客戶為滿足生產需求，需再訂購兩臺吊鉤式拋丸機用于汽車零部件的表面清理，我公司已經與客戶接洽，商討交貨事宜。下月中旬發貨。
該設備技術標準：

一、供貨范圍

1．拋丸清理機整機壹臺套。包括拋丸室體、前后輔室、拋丸器、前后輥道、室體輥道、彈丸循環輸送系統、電器系統、除塵系統等。

2．自主電源柜后至設備的所有配電、管線及氣源等材料。

3．隨機資料：設備維護保養操作說明書、電器原理圖、設備總圖、設備基礎圖、易損件明細表等一式二份。

二、技術參數

注:以下參數以實際設備發生實量為準.

設備總體性能

項目			單位	數值
設備開口尺寸	寬度		m	≤1.2
	高度		m	≤0.6
	室體及護板材料		mm
輥道輸送速度（變頻調速）			m/min	0.5~4
流水線處理速度		型材	m/min	1-2
除銹質量等級				Sa2.5級(GB8923-88或ISO8501-1，1988)
總能量消耗	裝機功率		kw	約45
	壓縮空氣耗量		m3/min	0.4
	壓縮空氣壓力范圍		MPa	0.5~0.7

1 輥道輸送系統：

項目		單位
載荷	輥柱最大集中載荷	t/m	1.0
上、下料輥道	輸送速度	m/min	0.5~2
	輥面高度	mm	200
	輥面寬度	mm	1200
	驅動電機功率	kw	5.5
	鏈條規格		16A
	輥道長度	m	前后各9米

2 拋丸系統

項目			單位
拋丸室體	室體耐磨護板材質			#65高錳鋼耐磨護板
拋丸室體	室體耐磨護板壽命		小時	12000-15000
拋丸機	單臺拋丸量		kg/min	180
	單臺功率		kw	7.5
	數量		個	4
	吹丸裝置	電機功率	kw	3
	吹丸裝置	數量	個	1
磨料循環系統	回收螺旋輸送機I	輸丸量	t/h	30
	回收螺旋輸送機I	功率	kw	1.5
	回收螺旋輸送機II	輸丸量	t/h	30
		功率	kw	2.2
		分離量	t/h	30
	儲丸箱	儲丸量	t	3
	斗式提升機	提升量	t/h	30
		提升速度	m/min	93.6
		功率	kw	3

3 環保系統

項目		單位
粉塵處理	除塵風機型號		4-72-5A
	除塵風機功率	kw	7.5
	除塵效率		＞99.5％
	除塵風量	m3/h	20000-25000
