筒式拋丸機是怎樣使用的?

文章出處：本站編輯：拋丸機發表時間：2015-03-23 10:37:53

問：筒式拋丸機是怎樣使用的?
答:表24前3種拋丸設備從大類來分,它們具有內外夾層的滾筒,可統稱滾筒式拋丸機,是滾筒拋丸機的更新?lián)Q代產品,是Q3110。拋丸清理機的改進。與Q3110相比,除改進了拋丸器和除塵器外,還將彈丸用平衡錘式分離器分離后再回用,保證了彈丸中含砂量不超過l萬。因此這三種滾筒式拋丸機是優于其他的Q3110。改進型。作者建議推廣這三種產品,現將Q5120和Q3010分別介紹如下。
Q5110。拋丸清理落砂滾筒是由滾筒、端門、拋丸器、提升機、分離器及旋風布袋雙級除塵器組成,其產品外形見圖37,從此圖可看出Q5110。拋丸機不失Q3110。為緊湊性。

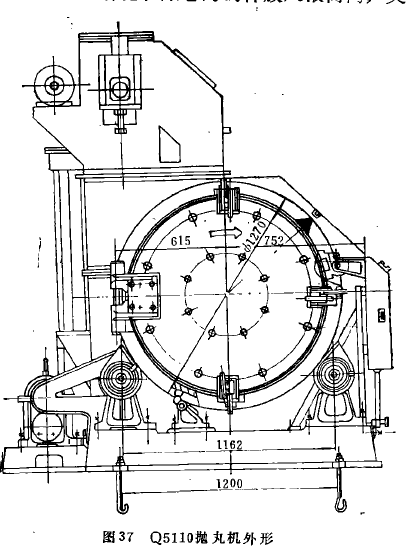

圖37 Q5110拋丸機外形

將需要清理和除芯的鑄件放入滾筒內,關閉端門,調整需要清理的時間,然后按次開動機器。滾筒轉動后,其護板上的螺旋斜筋可將鑄件攪動翻身,使其各方位的表面受到均勻的清理。彈丸經護板上的格子孔流入夾層空間,由筒體內壁上和護板斜筋螺旋方向相反的螺旋筋帶動,.送往安裝拋丸器的一端的構架底部,靠滾筒端頭撥盤(由原Q3110。的提升斗盤改為撥盤)和構架底部斜面,將彈丸送到提升機底部,由提升機提升到平衡錘式丸砂分離器的上部,首先篩去芯骨、鐵釘及其他雜物,再經平衡錘的調制,成薄簾幕狀下落,通過分離區,得到大于99%純度的高質量分離彈丸,重新送到拋丸器回用。細小的砂粒、塵土由排砂管排;”出,灰塵由氣流帶到一種新研制成功的高效旋風布袋雙級除塵器除去。
彈丸直徑、速度和拋丸時間的選擇,拋丸器使用,葉片更換參見21、22問與答及其他有關資料。
