拋丸機圖解
文章出處：本站
編輯：拋丸機發表時間：2015-04-18 10:57:42
本文主要講解了拋丸機的組成部分，同時圖解了拋丸機的各個部分，詳細闡述了拋丸機的構造，系統能夠給各位朋友帶來幫助。
拋丸機電氣簡介：
拋丸機電氣簡介：
拋丸機采用斷路器對電機進行短路保護，用熱繼電器對電機進行過載保護；同時丸料循環系統配有檢測開關，隨時檢測運轉情況，以防備丸料堵塞。若發生斷路器跳閘或堵料，PLC隨時報警，并切斷供丸回路，以防止事故擴大。整個鋼板輸送系統采用變頻調速，可根據鋼板銹蝕程度及拋丸量的大小調整處理速度。
拋丸室檢修門、拋丸器蓋板設置行程開關，當拋丸室檢修門或拋丸器蓋板打開時，拋丸器無法啟動，以保證設備和人身安全 。
電氣組成：
拋丸機電氣控制系統由四個低壓配電柜(二號電氣室)和一個PLC控制柜、一個常規操作臺、一個上位機監控中心站、一個現場操作站等組成。現場操作站位于設備輥道附近，便于操作觀察；脈沖控制儀安裝于除塵器上，便于有關操作人員就近清理卸灰。
總結：
拋丸機電氣控制系統由四個低壓配電柜(二號電氣室)和一個PLC控制柜、一個常規操作臺、一個上位機監控中心站、一個現場操作站等組成。現場操作站位于設備輥道附近，便于操作觀察；脈沖控制儀安裝于除塵器上，便于有關操作人員就近清理卸灰。
在清理室檢修門處裝有行程開關，以利于安全檢修；并在各拋丸器端蓋上安裝行程開關，以保證人身和設備安全。側刷升降、滾刷升降電機在最高限和最低限各有一個接近開關，實現升降的自動停止。各循環系統軸端裝有一接近開關進行運轉檢測，實現故障自檢與提示功能。
在分離器左右料倉上部各裝有一臺料位計，以檢查丸料的多少，作出相應的動作和指示。
丸料系統連鎖：分離器不運行，提升機不工作；提升機不運行，橫向螺旋輸送器不工作；橫向螺旋不運行，縱向螺旋不工作。
拋丸器與拋頭蓋板、檢修門聯鎖。拋頭蓋板、檢修門打開，拋丸器不能啟動。
拋丸器與供丸閘聯鎖：拋丸器不運行，相對應的供丸閘不工作。
丸料循環系統與供丸閘聯鎖：縱向螺旋輸送器不運行，供丸閘不工作。
拋丸輥道與供丸閘聯鎖：拋丸輥道不正向運行，供丸閘不工作。
當“自動”狀態時，拋丸輥道電機與送出輥道電機之間有聯鎖，若送出輥道還未正向運轉，而且鋼板已經到達拋丸機出口，拋丸輥道暫停正向運轉。
總結：
1. 輥道正轉的時候滾刷下降，反轉時上升。輥道反轉時供丸開不了。
2. 如果拋丸拋不了大多數都是因為檢修門沒關或限位開關故障。
3. 如果料位計故障，則分離氣缸動不了，這樣會造成供丸不足。
4.在分離器電機，提升機電機，橫螺電機，縱螺電機的尾部有一接近開關，用來檢測電機是否轉動。（這樣可以去檢查是因為丸料卡住機械設備導致電機轉不了還是電氣故障） 。

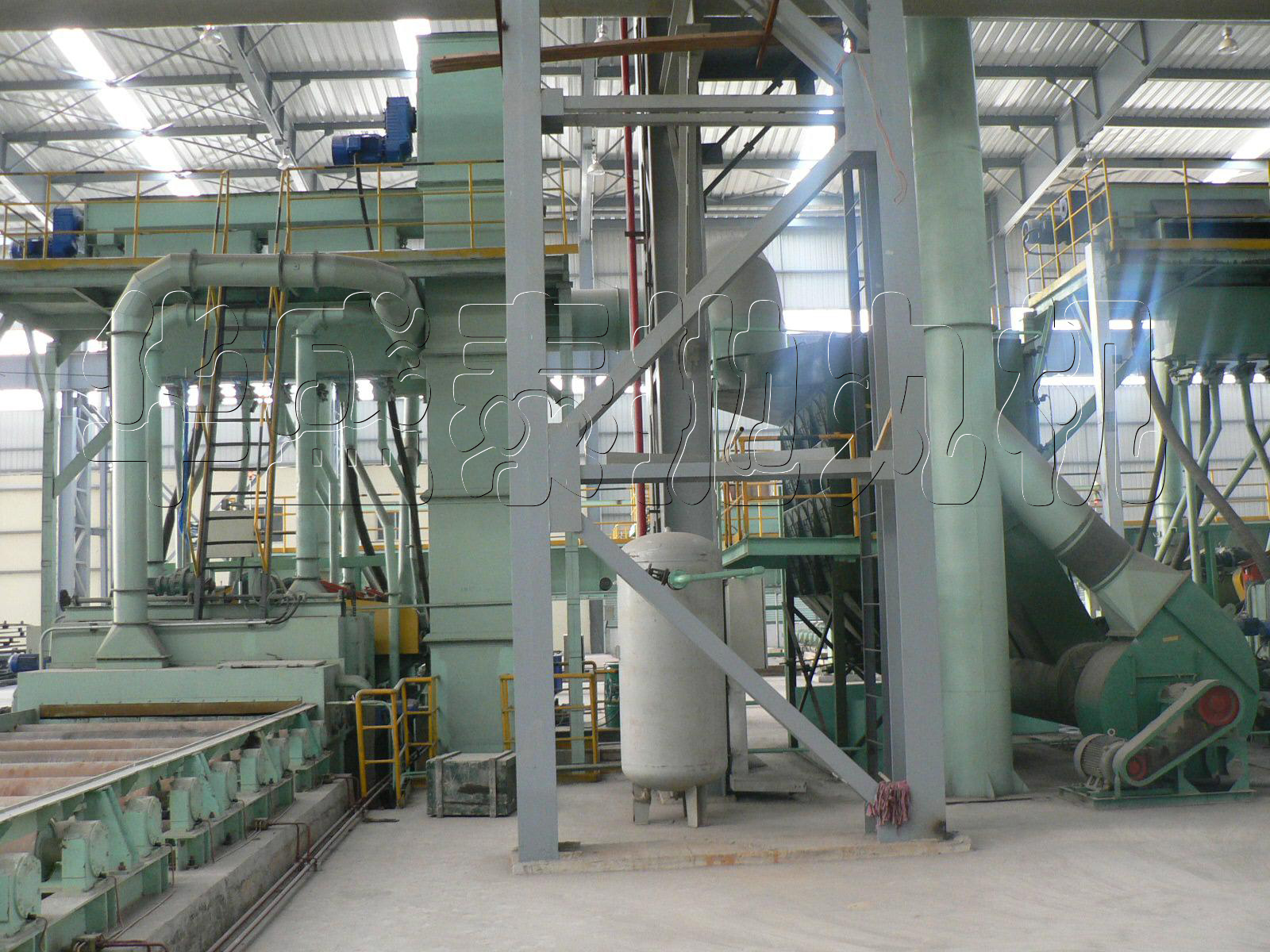

拋丸機總攬圖

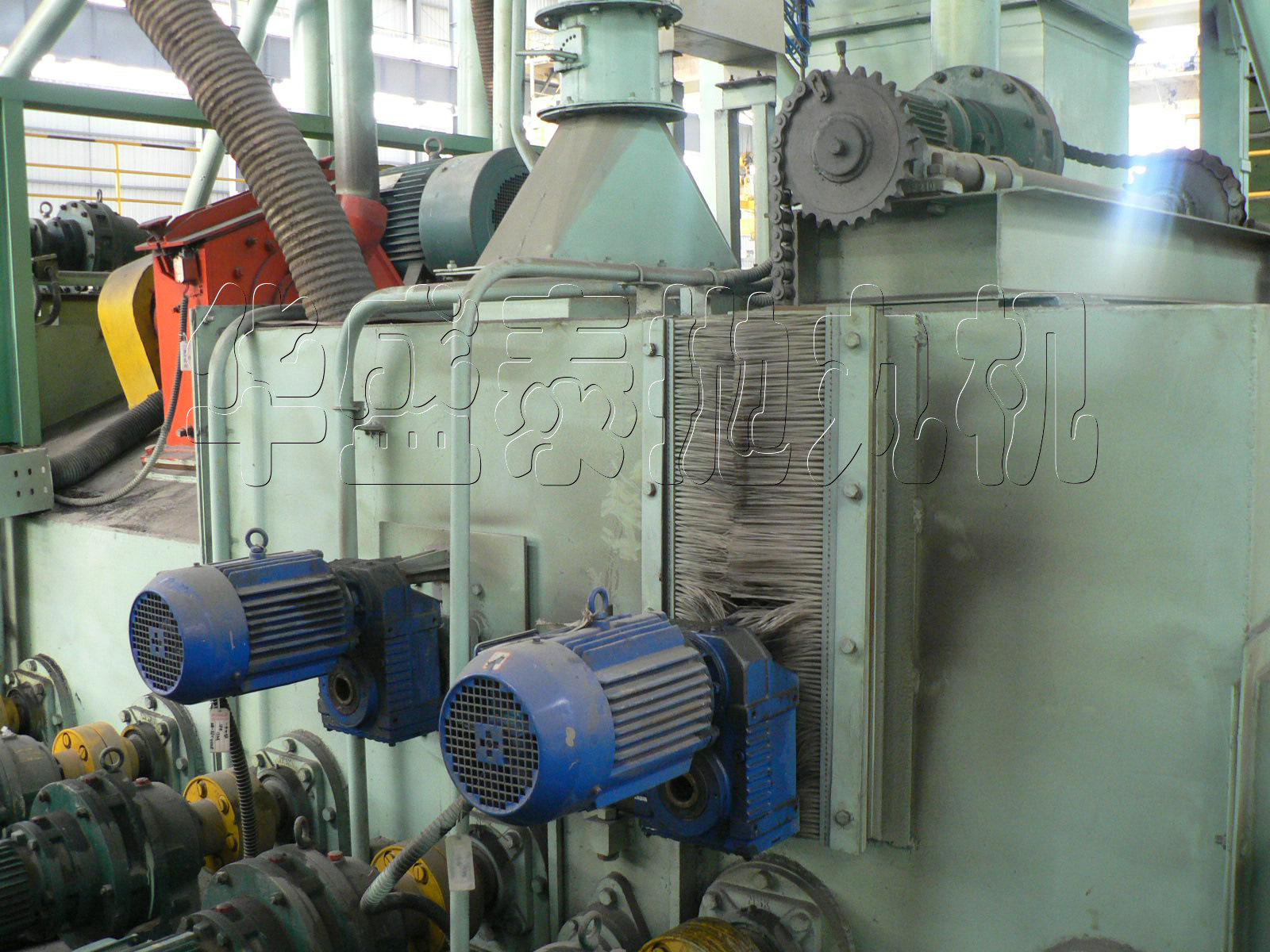

上下刷輥

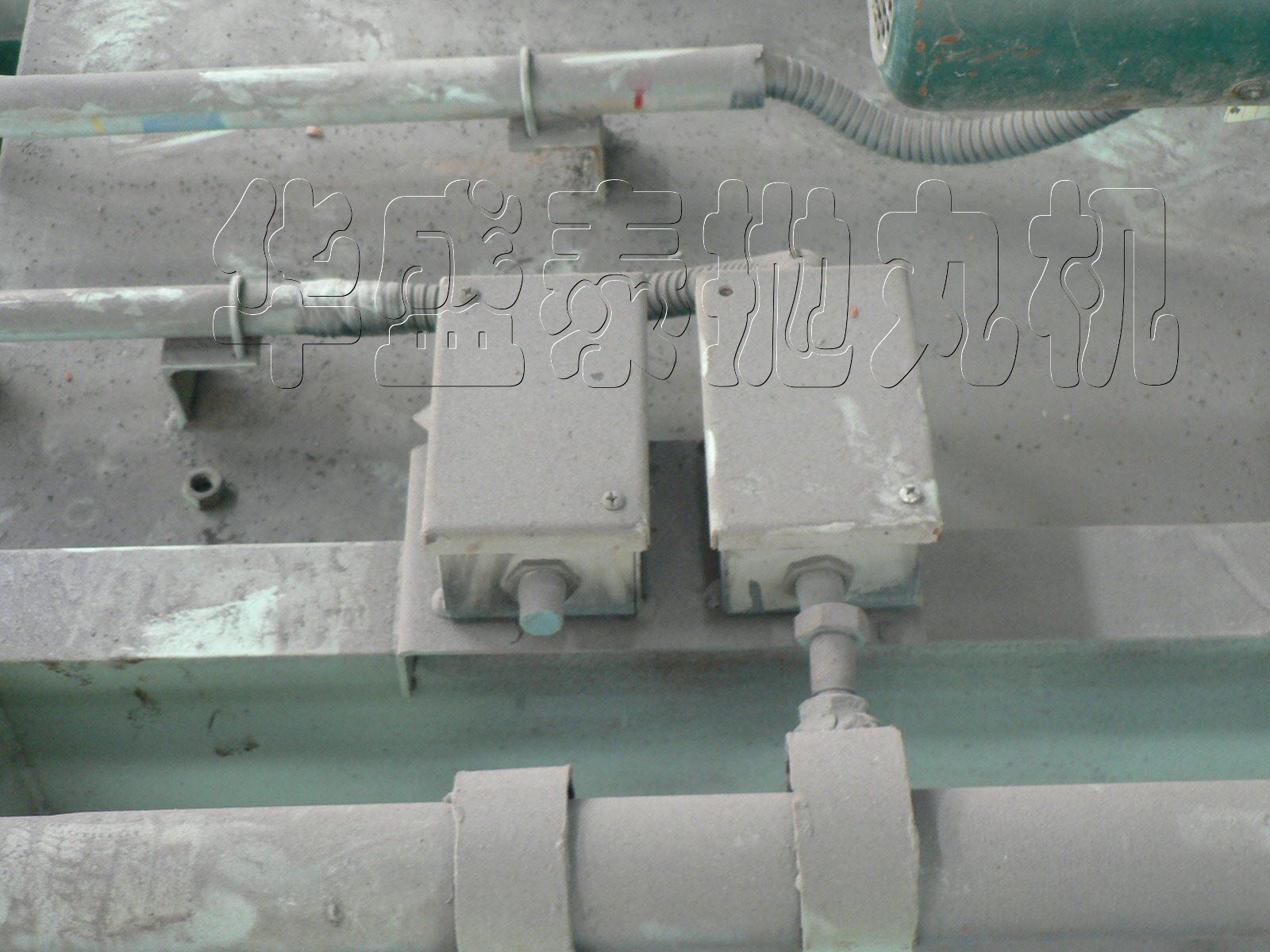

上刷輥的限位裝置

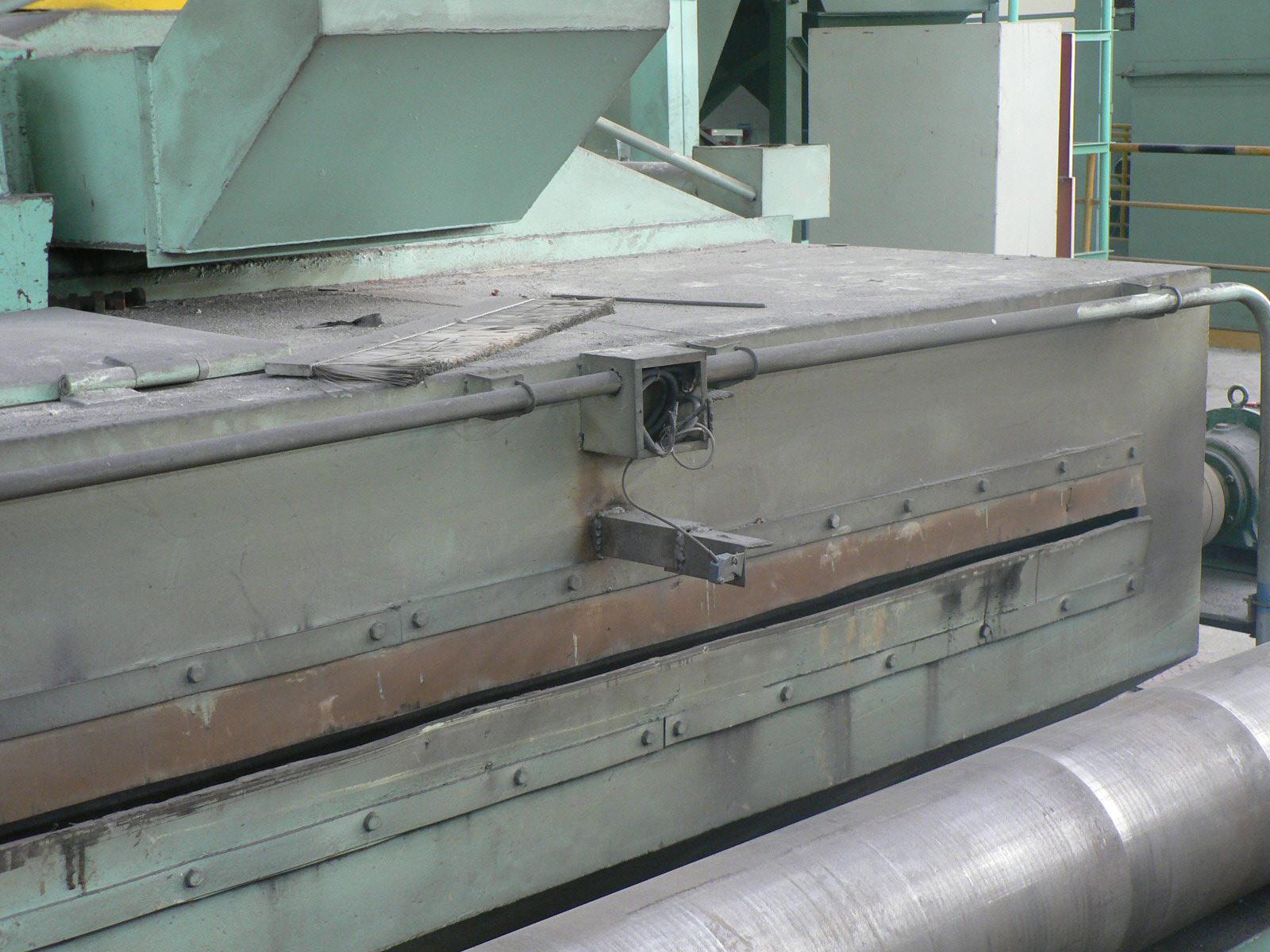

入口光電檢測光電管

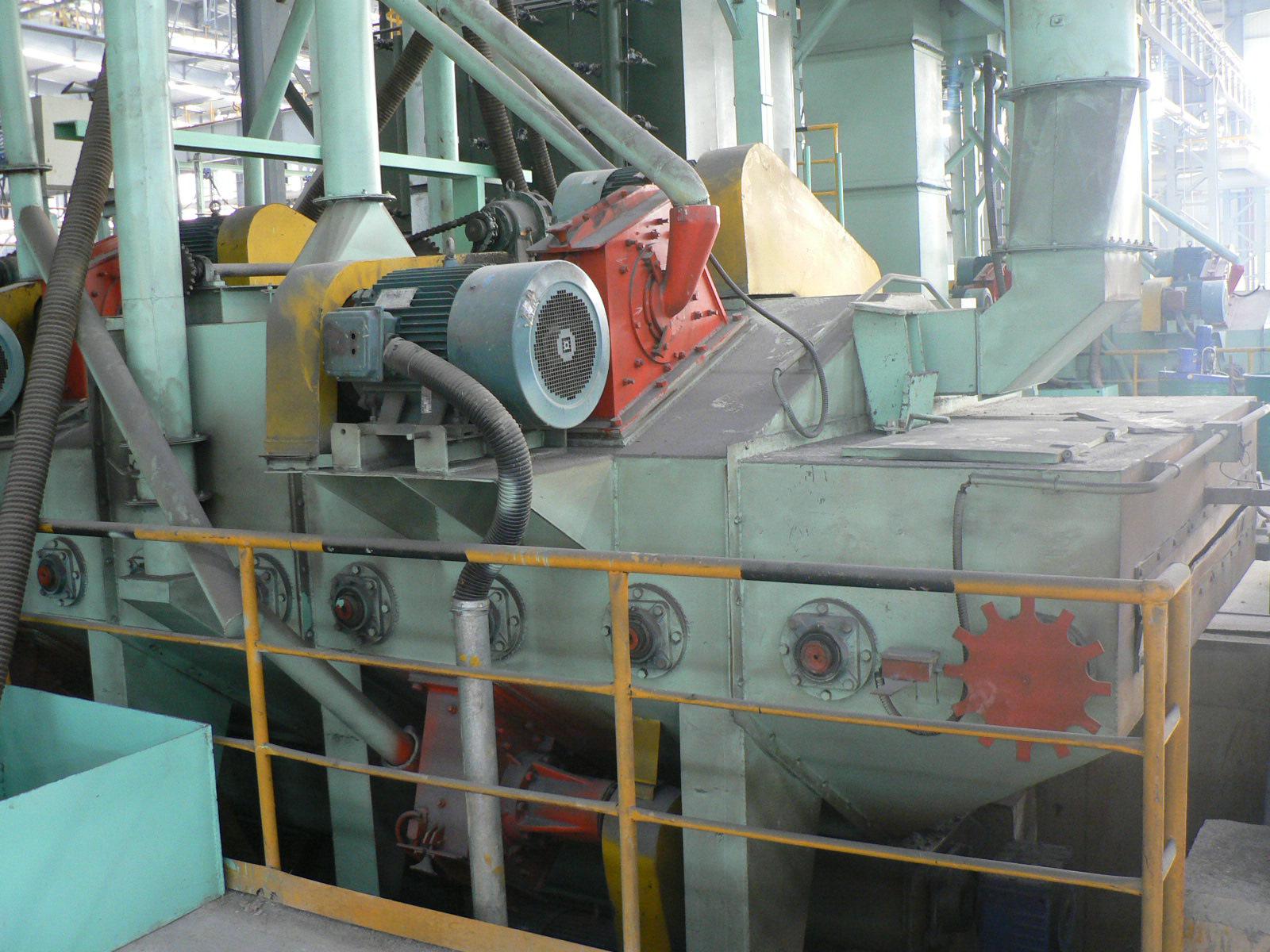

拋丸電機

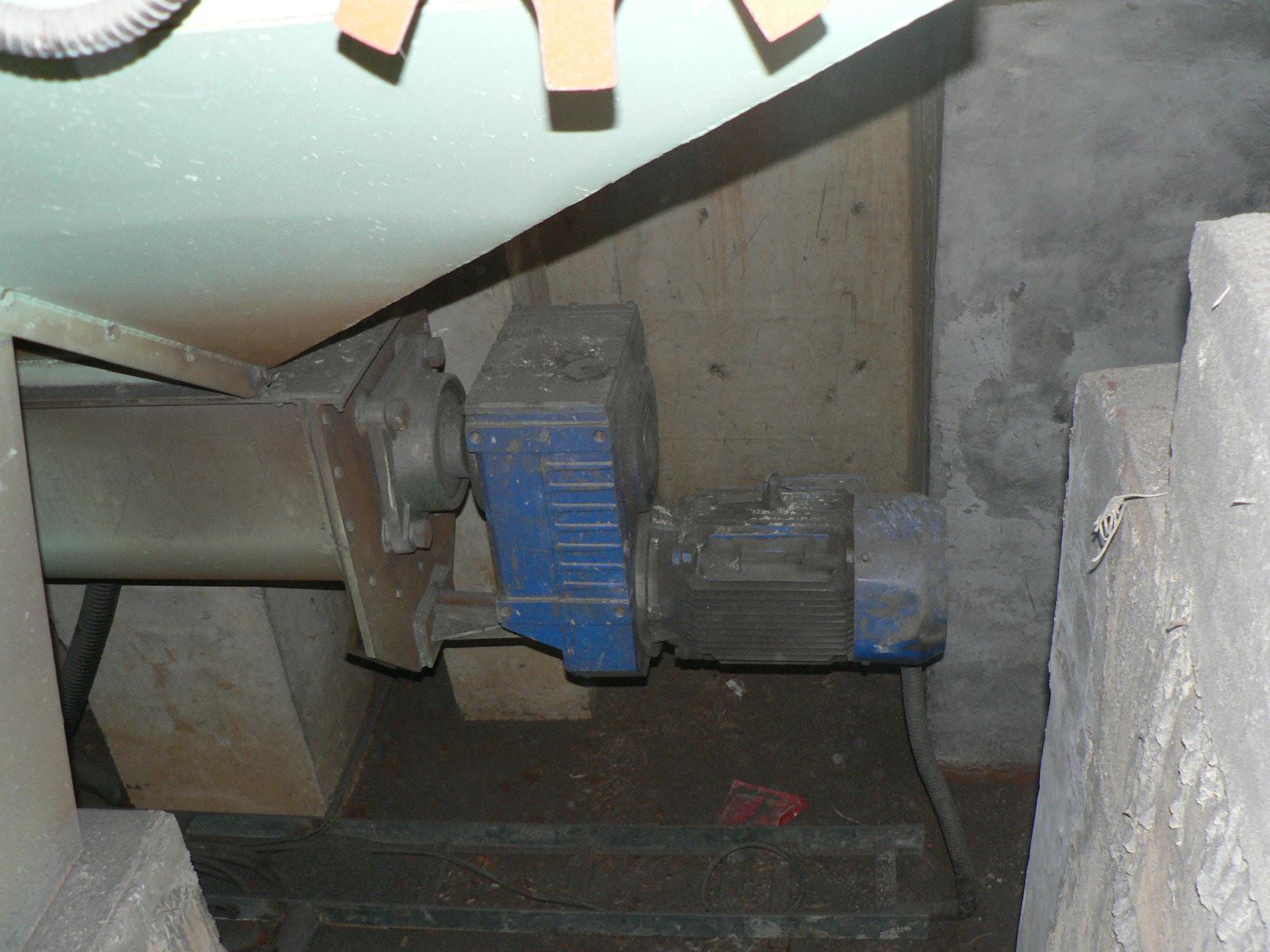

縱向螺旋

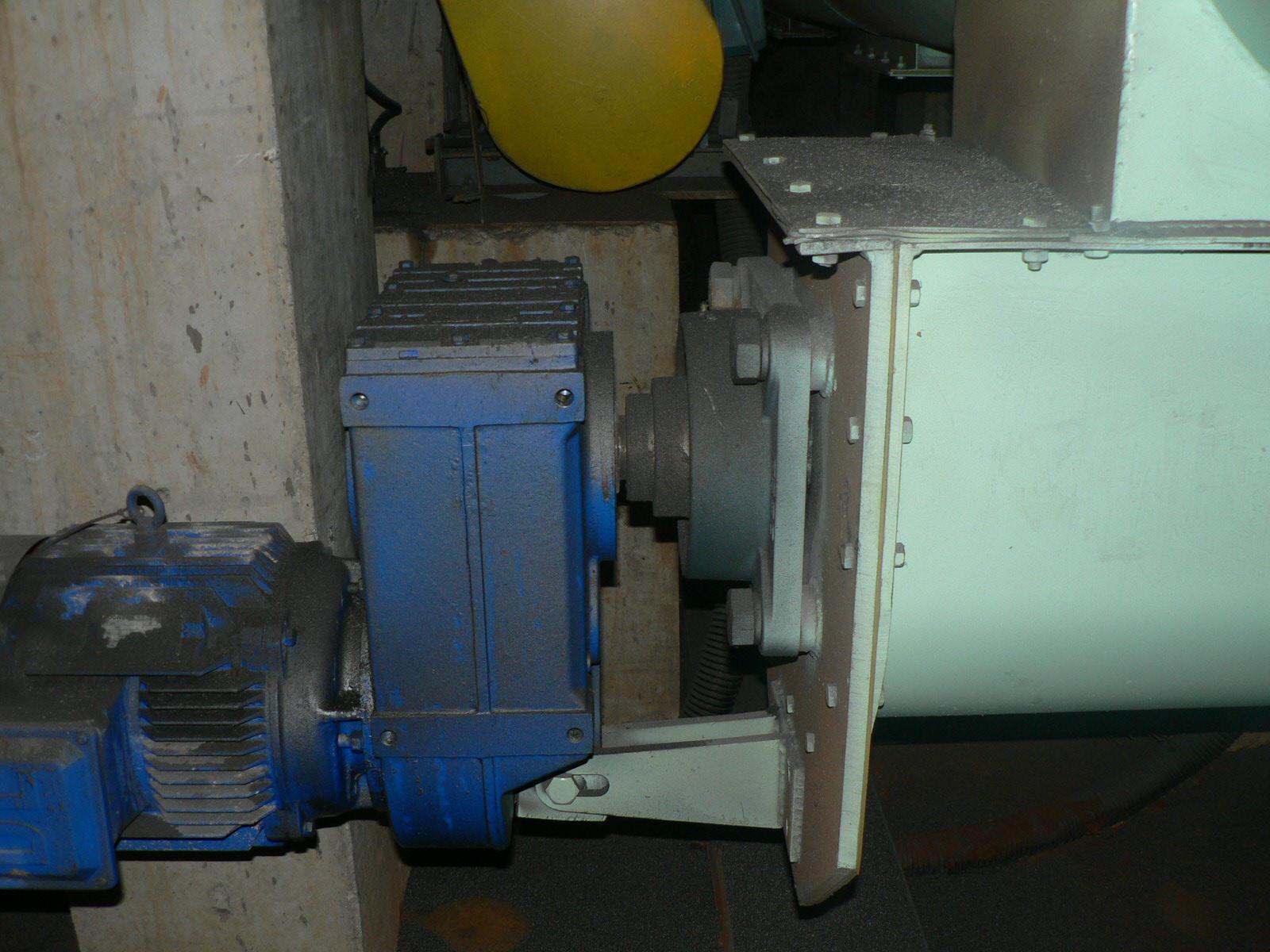

橫向螺旋

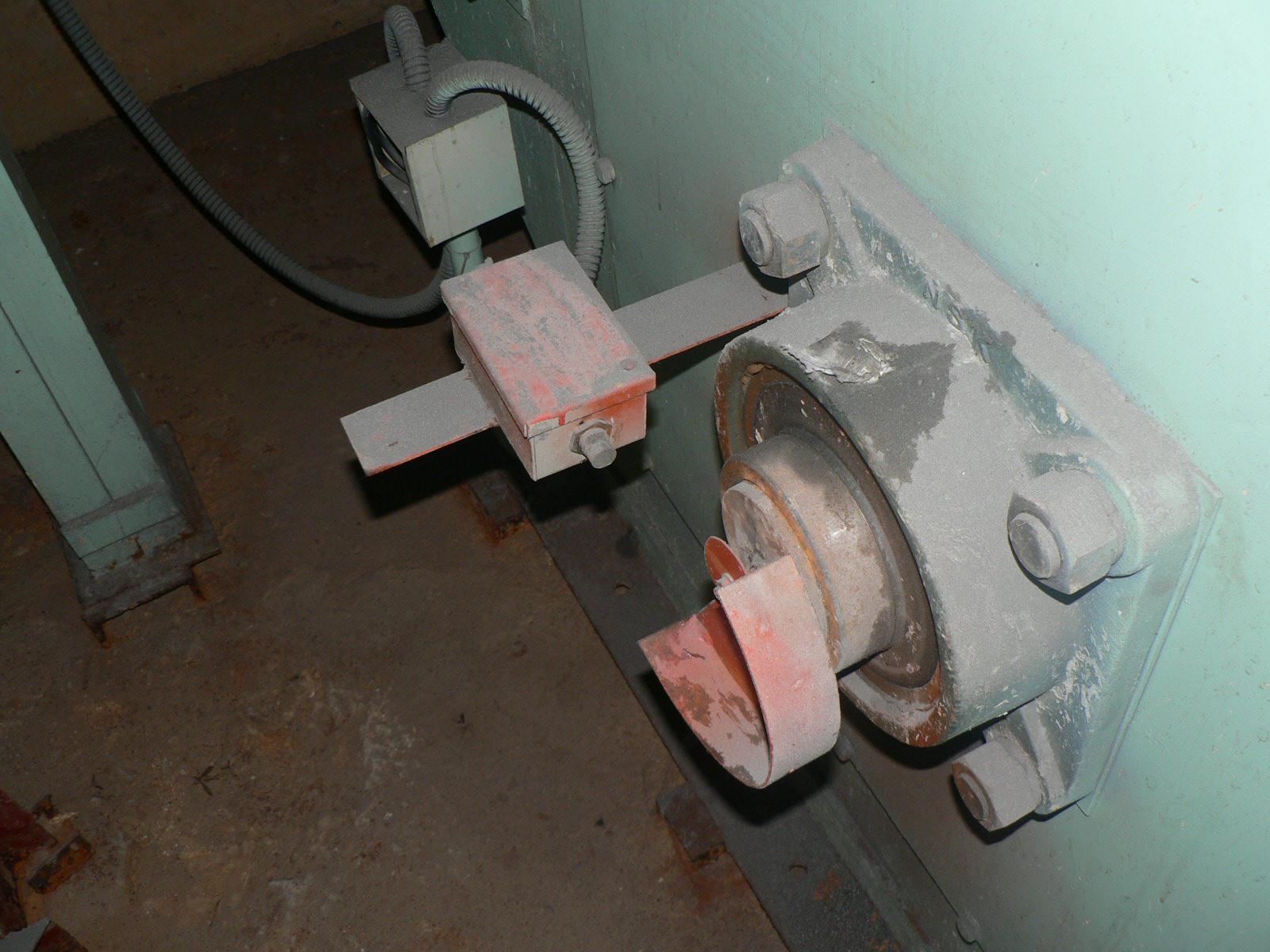

檢測電機轉動的檢測裝置

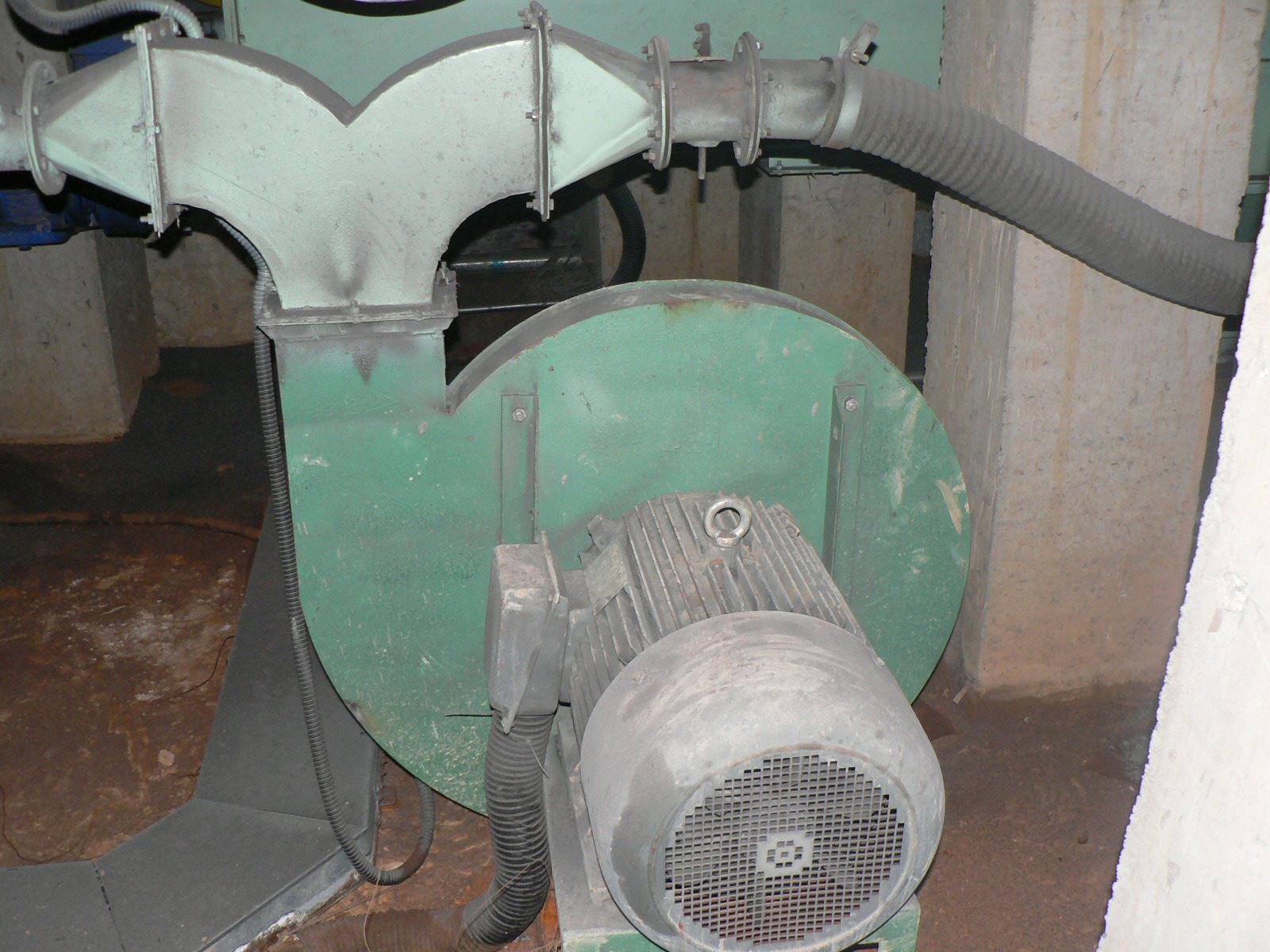

離心風機

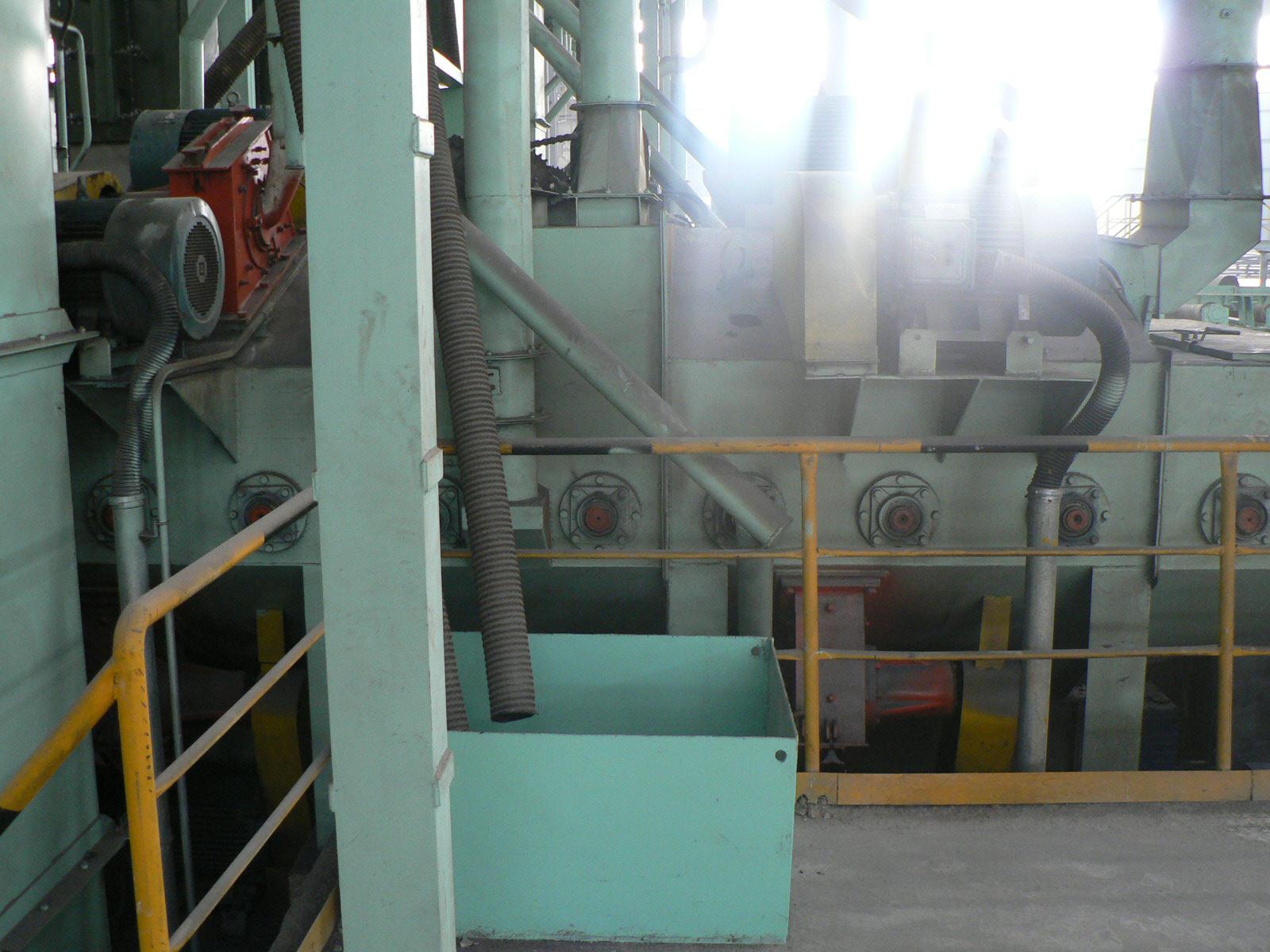

拋丸設備的位置

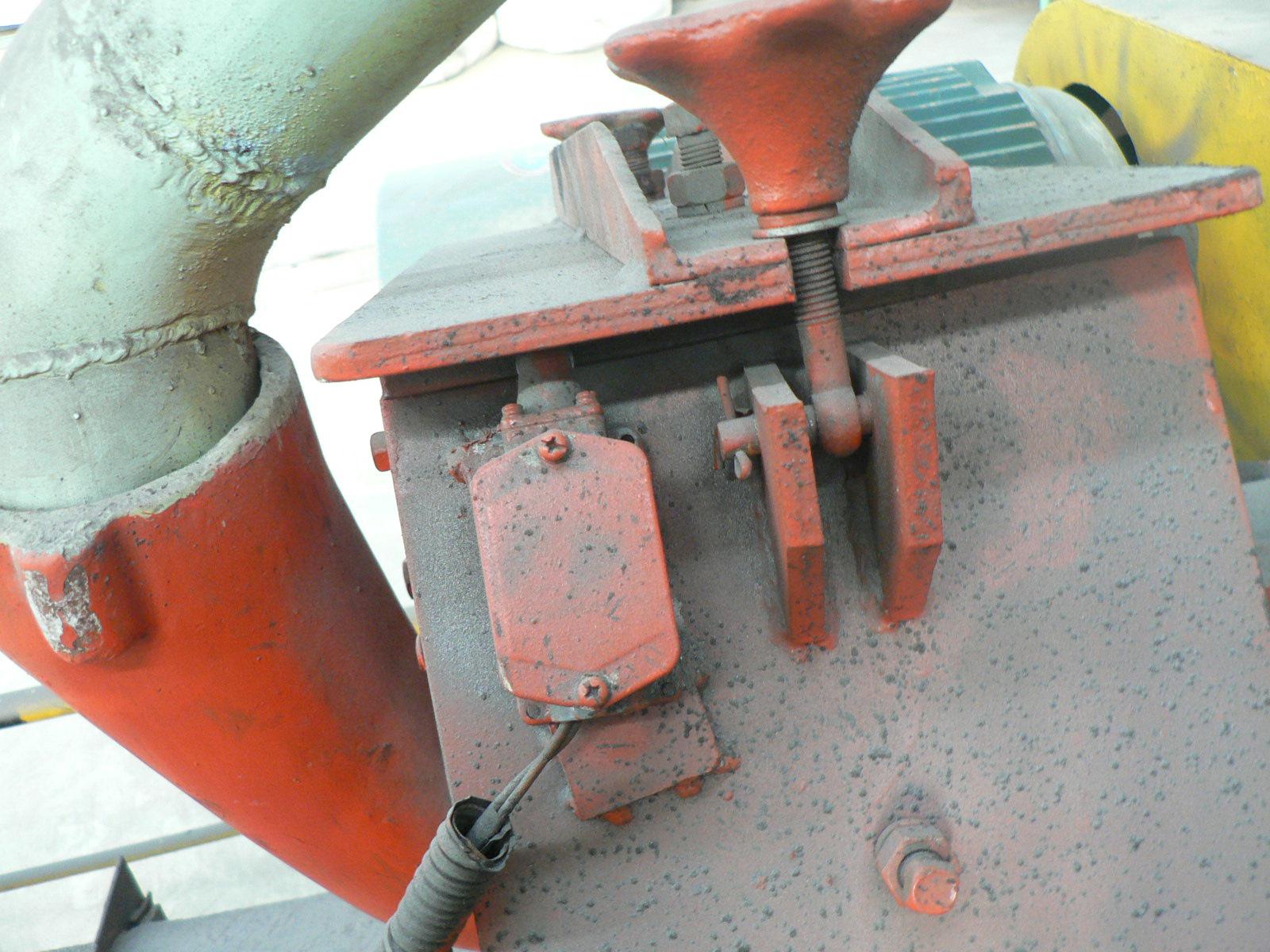

拋丸器上拋頭蓋板的限位開關

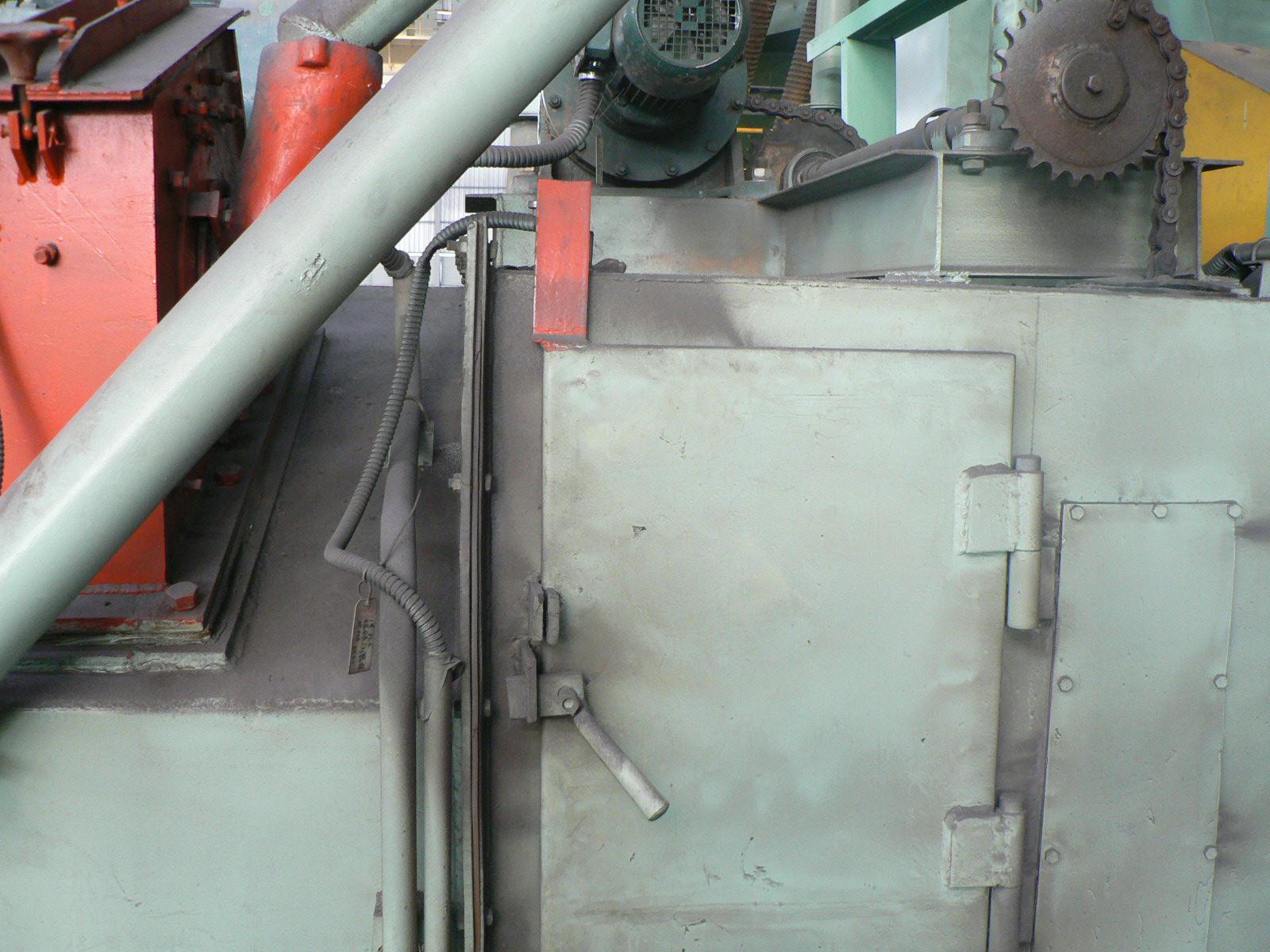

檢修門

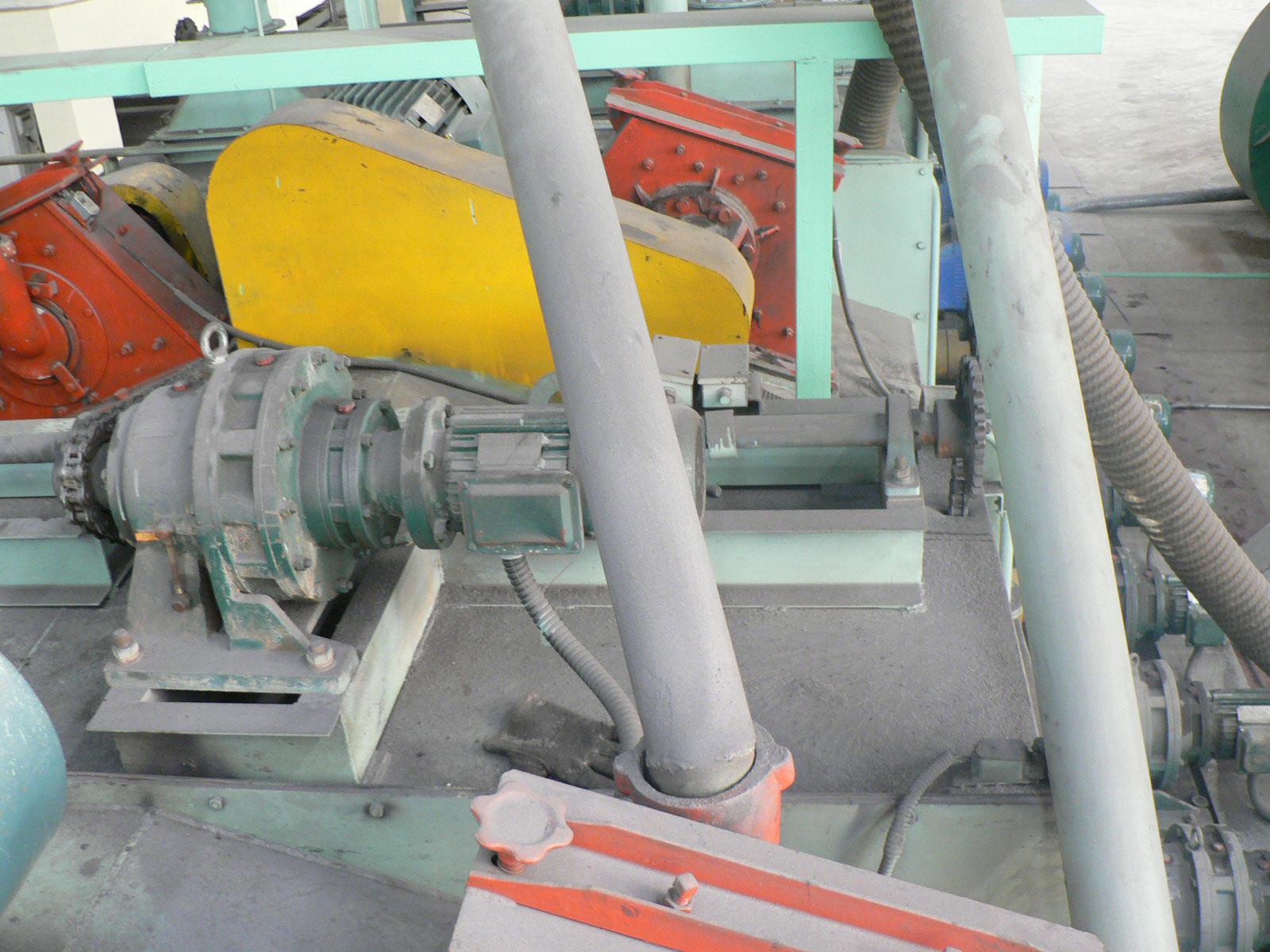

側刷提升電機

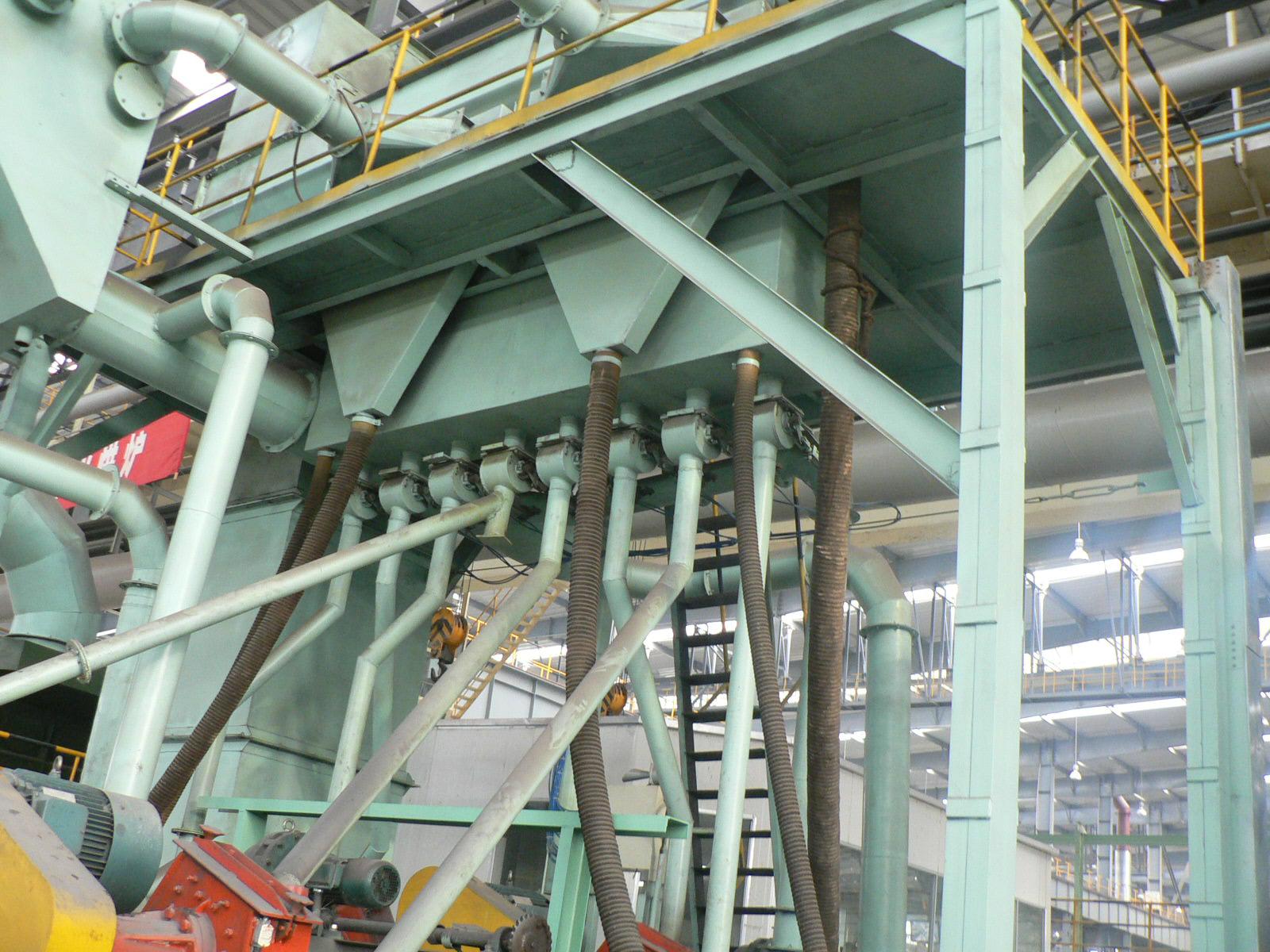

分離器風管、鋼渣管

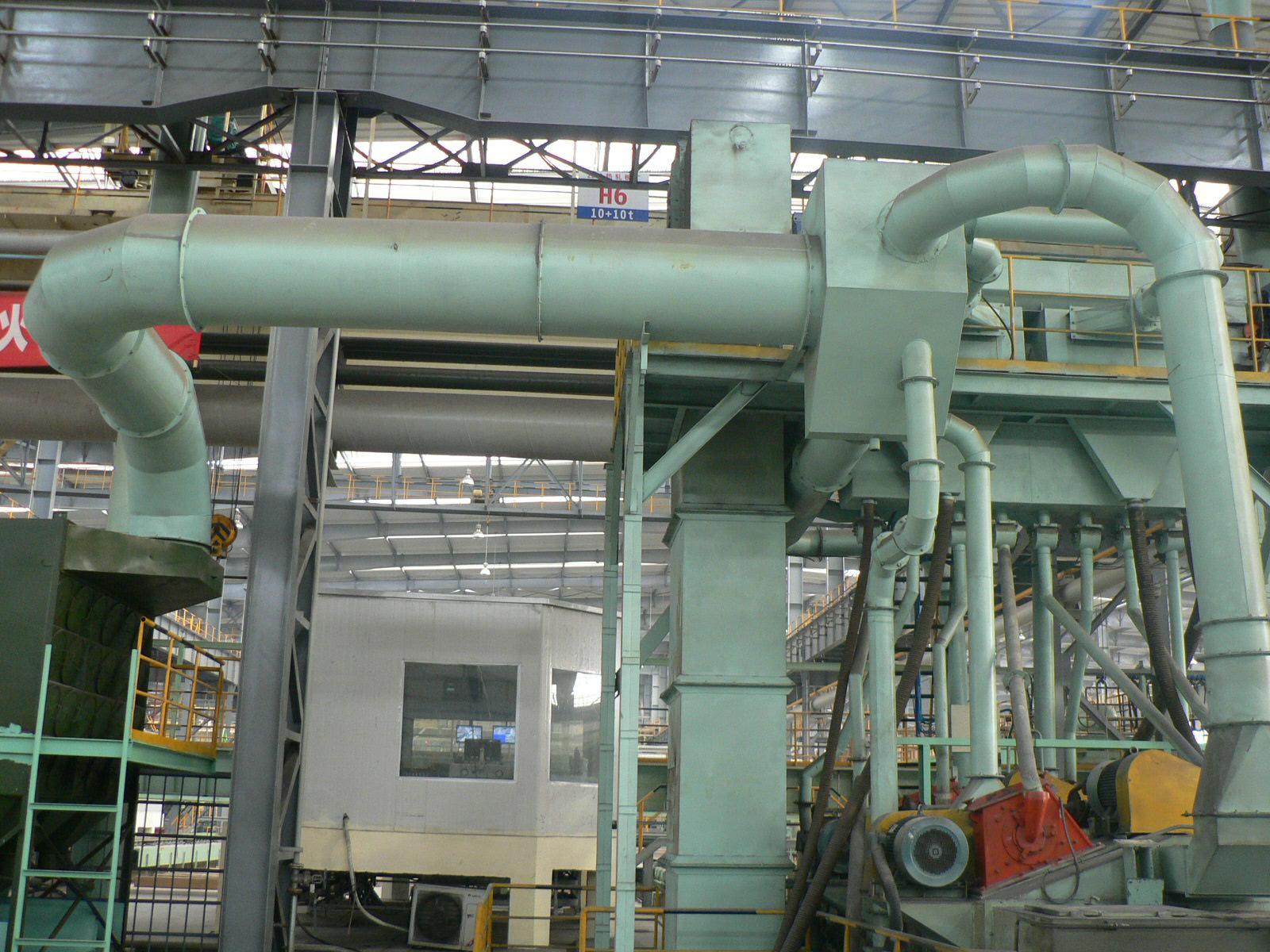

除塵風機的管路

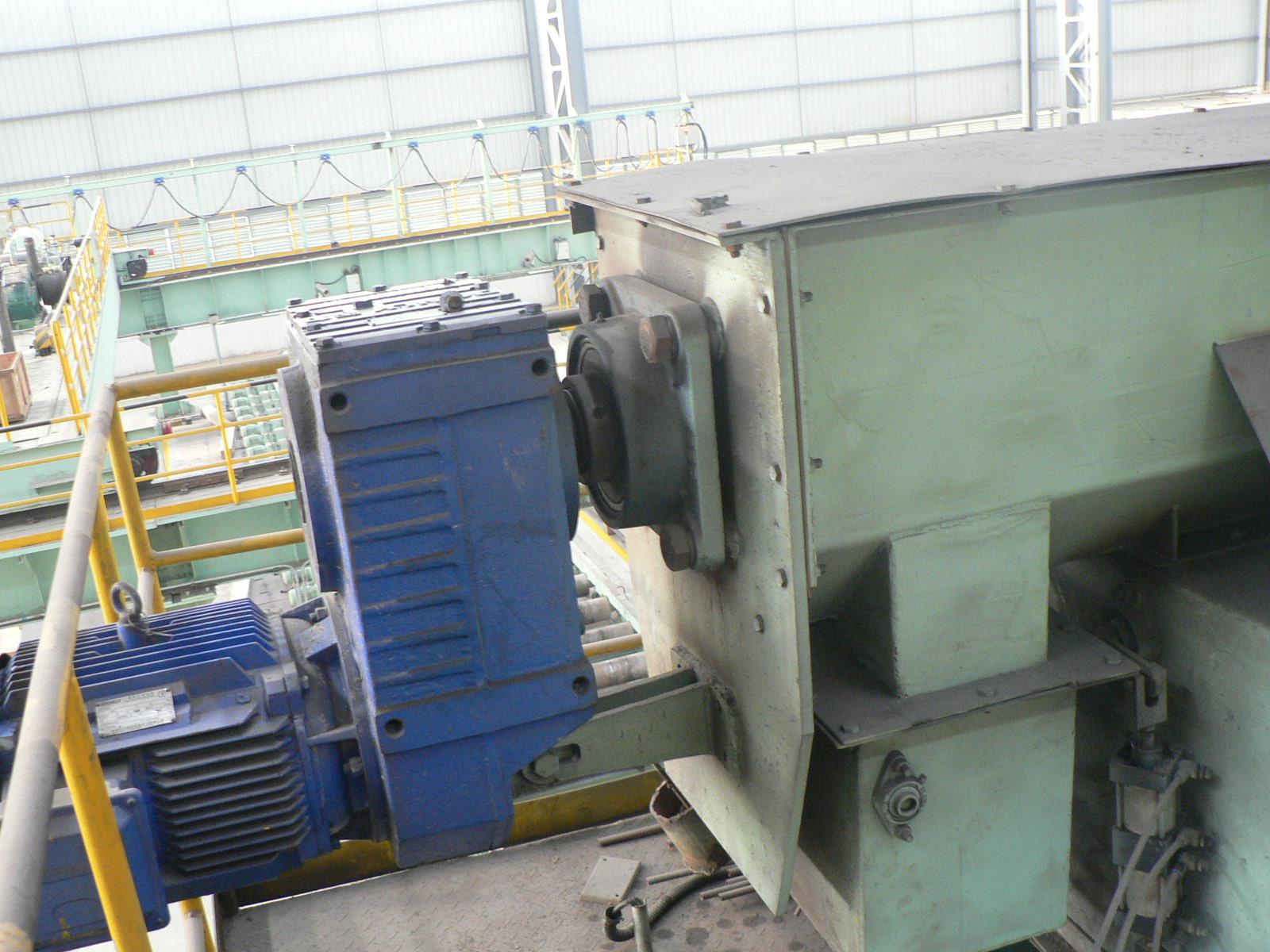

分離器電機
提升電機

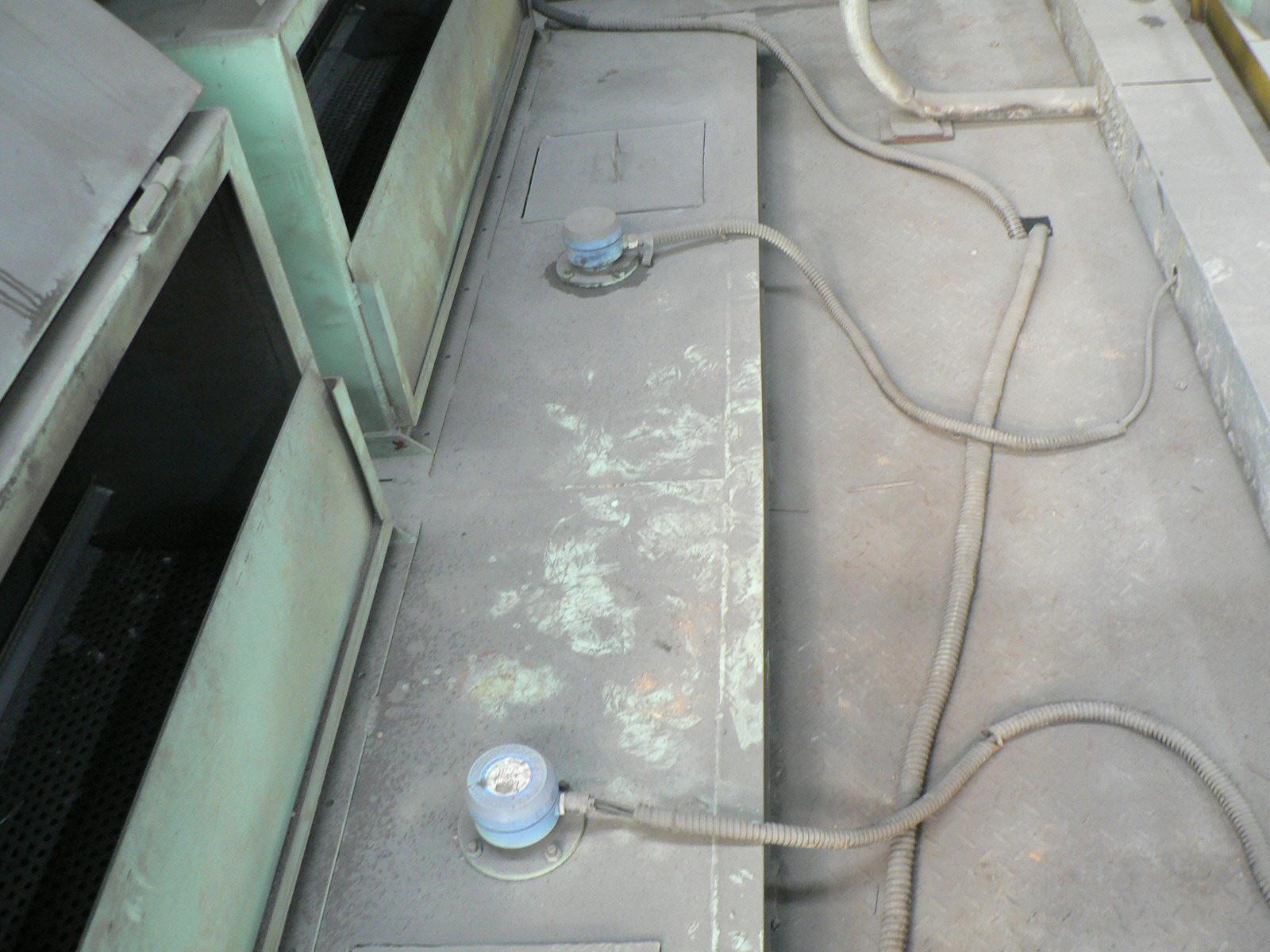

料倉的料位計
